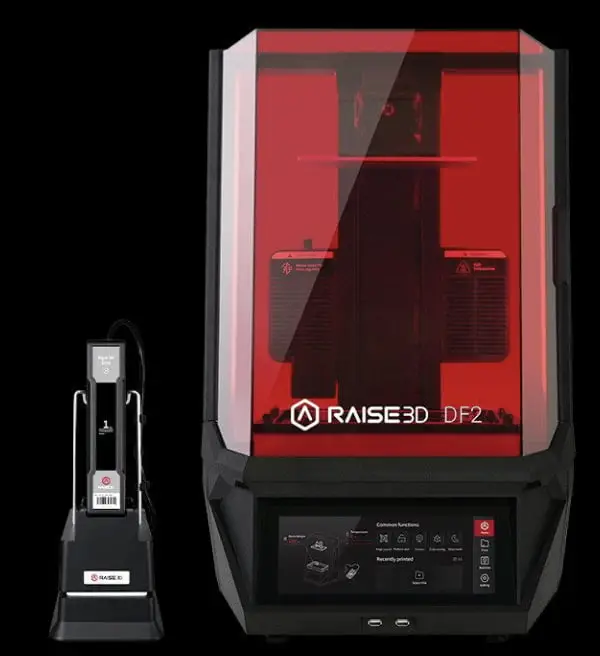

Raise3D DF2 は、高速造形、優れた表面品質とディテール、高精度を、信頼性を持って提供するDLP方式光造形3Dプリントシステムです。
さまざまな高性能樹脂を使用して、エンジニアリング向けプロトタイピング、治具/フィクスチャー、および製品の少ロット生産を実現するために設計されています。
DF2はRFID を介した効率的なワークフローをはじめとする先進的な機能で、樹脂3D プリンターの可能性を再定義します。

エンドツーエンドの DLP 印刷ワークフロー

Raise3D DF2は、RFIDを活用することでハードウェア/ソフトウェア/材料をシームレスに統合し
プロセス設定を手動で入力する必要のない、合理化されたワークフローをユーザーに提供します。

DF2/DFWash/DFCureそれぞれが持つRFIDリーダーと、ビルドプレート、レジンタンクに搭載されたRFIDタグは
従来の光造型機の多くが抱える時間のかかる煩雑なワークフローと比較して、造形/洗浄/二次硬化の作業手順を、クリーンでシンプルな、一気通貫のプロセスに置き換えます。
DF2のワークフローは、手作業負担を軽減するだけでなく、毎サイクルの手順を均質にすることができるため、より安定した品質を得ることができます。

3Dプリンティングの可能性を広げるレジンのラインナップ

Raise3D レジン:精密さを求めるプロトタイピング、産業エンジニアリング部品のマスカスタマイゼーション/小ロット生産の需要に応えます。
日本ORP認証レジン: 認証レジンの拡大によって、汎用性が高く使いやすいものから、限定用途に特化したものまで、より高次元なエンジニアリングに活用できます。

Standardレジン

High-detailレジン

Tough 2Kレジン

Rigid 3Kレジン

High Clearレジン

High Tempレジン

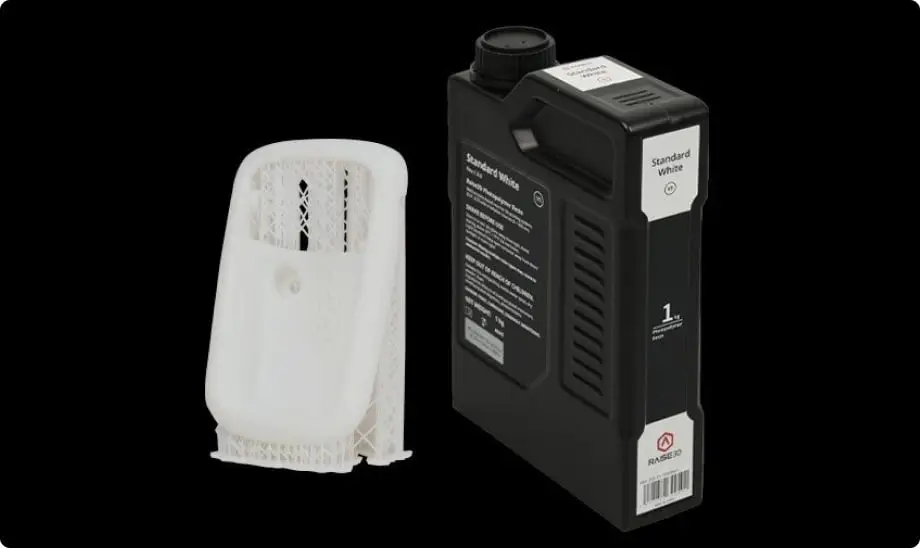

Standardレジン

Standardレジン

プロトタイピングやデザイン用の印刷しやすい樹脂

Standardレジンは、印刷が簡単でバランスのとれたレジンで、 細かいディテール、高精度、マットで滑らかな表面仕上げを提供し、 後処理プロセスをより簡単かつ効率的にします。

Standardレジンはニュートラルなアンダートーンとして選択されており、 塗装やその他の後処理に最適なベースとなります。
優れた印刷品質と使いやすさにより、汎用プロトタイピングだけでなく、 アート、デザイン、産業用途のプレゼンテーション用モデルにも最適です。

利点

・簡単に高精度に印刷可能
・スムーズで正確なディテール
・マットな表面仕上げ


アプリケーション

・プロトタイピングとデザイン
・小さな機能と複雑なディテールを備えたモデル
・塗装等の後処理用モデル


材料特性

造形後 二次硬化後
引張強さ 39MPa 67MPa
ヤング率 1663MPa 2844MPa
破断伸び率 30% 19%
曲げ強度 51MPa 108MPa
曲げ弾性率 1318MPa 2830MPa
衝撃強さ(アイゾットノッチ付) 33J/m 33J/m
荷重たわみ温度@0.45 MPa 該当なし 77°C

製品ドキュメントのダウンロード➤ TDS SDS

High-detailレジン

High-detailレジン

詳細モデル用の高解像度素材

High-detailレジンは、超高解像度のマットな外観を特徴としており、
ビジュアル プロトタイプやモデル デザインに命を吹き込みます。
滑らかなアプリコットの表面仕上げはプロフェッショナルな外観を持ち、 さまざまな後処理および仕上げ方法 (塗装やメッキなど) を簡素化します。

High-detailレジンは、高解像度のプロトタイプ、複雑なモデルや彫刻、
文化的および創造的な製品、高精度の工業部品に最適です。

利点

・超微細なディテールと高解像度
・塗装やメッキに対応
・優れたマットな表面仕上げ


アプリケーション

・超高解像度で詳細なプロトタイプ
・複雑かつ複雑なモデルや彫刻
・塗装・メッキ用モデル


材料特性

造形後 二次硬化後
引張強さ 42MPa 57MPa
ヤング率 1781MPa 2622MPa
破断伸び率 17% 13%
曲げ強度 61MPa 98MPa
曲げ弾性率 1521MPa 2886MPa
衝撃強さ(アイゾットノッチ付) 32J/m 34J/m
荷重たわみ温度@0.45 MPa 該当なし 70°C

製品ドキュメントのダウンロード➤ TDS SDS

Tough 2Kレジン

Tough 2Kレジン

機能用途向けの丈夫で耐久性のある樹脂

Tough 2Kレジンは、延性、靱性、耐衝撃性に優れた強靭な素材です。
そのため、性能と耐久性が必要とされる最終用途部品に最適です。

Tough 2Kレジンは、ABS と同様の強度と剛性を示し、その優れた靭性と耐衝撃性により、
強くて丈夫なプロトタイプ、最終用途の部品、治具や治具、製造補助具など、
さまざまな性能のプロトタイピングやツーリングの用途に適しています。

特徴

・引張強さ45MPa
・31 J/m 衝撃強さ(アイゾットノッチ付)
・68°C HDT @ 0.45 MPa
・破断伸び率35% ・2158 MPa ヤング率


利点

・タフで強い
・優れた靭性と耐衝撃性
・ABSと同等の強度と剛性


アプリケーション

・強くて硬いプロトタイプ
・治具・固定具
・製造助剤
・ハウジングとエンクロージャ


材料特性

造形後 二次硬化後
引張強さ 25MPa 45MPa
ヤング率 1334MPa 2158MPa
破断伸び率 59% 35%
曲げ強度 53MPa 90MPa
曲げ弾性率 1347MPa 2315MPa
衝撃強さ(アイゾットノッチ付) 36J/m 32J/m
荷重たわみ温度@0.45 MPa 該当なし 68°C

製品ドキュメントのダウンロード➤ TDS SDS

Rigid 3Kレジン

Rigid 3Kレジン

強度、剛性、耐熱性に優れた材質

Rigid 3Kレジンは、高強度、高剛性、耐熱性が必要とされる硬くて強い部品用に
設計されています。この材料は、部品の精度、機械的特性、熱的特性において 優れた結果をもたらします。

Rigid 3Kレジンは、薄肉機能部品、コネクタ、ブラケット、治具と固定具、
マウントとブラケットなど、さまざまな作業条件下での幅広いエンジニアリング最終用途部品にとって優れた性能を発揮します。

特徴

・3263 MPa ヤング率
・97°C HDT @ 0.45 MPa
・引張強さ78MPa
・30 J/m 衝撃強さ(アイゾットノッチ付)


利点

・高剛性
・優れた部品強度
・耐熱性
・ガラス繊維強化熱可塑性材料と同様の剛性


アプリケーション

・堅牢なプロトタイプ
・薄肉部品
・治具・固定具
・コネクタ ・マウントとブラケット


材料特性

造形後 二次硬化後
引張強さ 38MPa 78MPa
ヤング率 1766MPa 3263MPa
破断伸び率 30% 14%
曲げ強度 52MPa 139MPa
曲げ弾性率 1278MPa 3252MPa
衝撃強さ(アイゾットノッチ付) 24J/m 30J/m
荷重たわみ温度@0.45 MPa 該当なし 97°C

製品ドキュメントのダウンロード➤ TDS SDS

High Clearレジン

High Clearレジン

光学機能を使用するアプリケーションや内部機能を表示するアプリケーションに適しています

(High Clearレジンは近日発売予定)

High Tempレジン

High Tempレジン

過酷な熱環境に耐える耐高温材料

(High Tempレジンは近日発売予定)

DFシリーズ

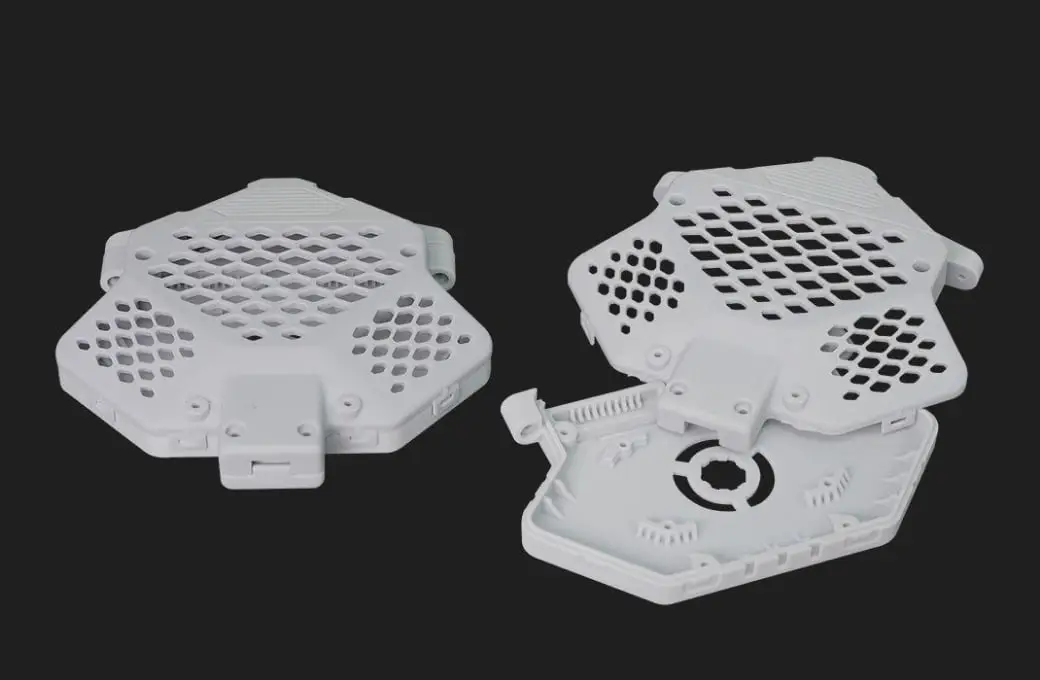

高精度印刷で微細部分まで再現

XY解像度: 2560 x 1440

細かなデザインが施された意匠部品から、複雑な構造を含むプロトタイプまで DF2は高品質・高性能な光学部品を採用したことで、微細な形状まで高い精度で 再現します。


可能性を拡げる
プログレードの性能

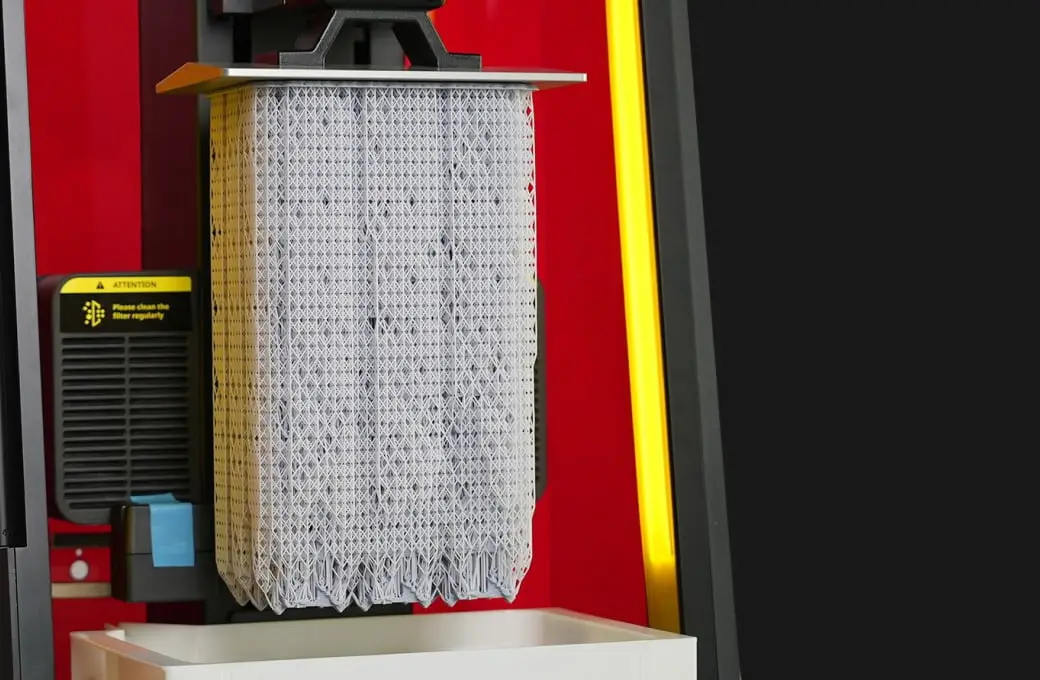

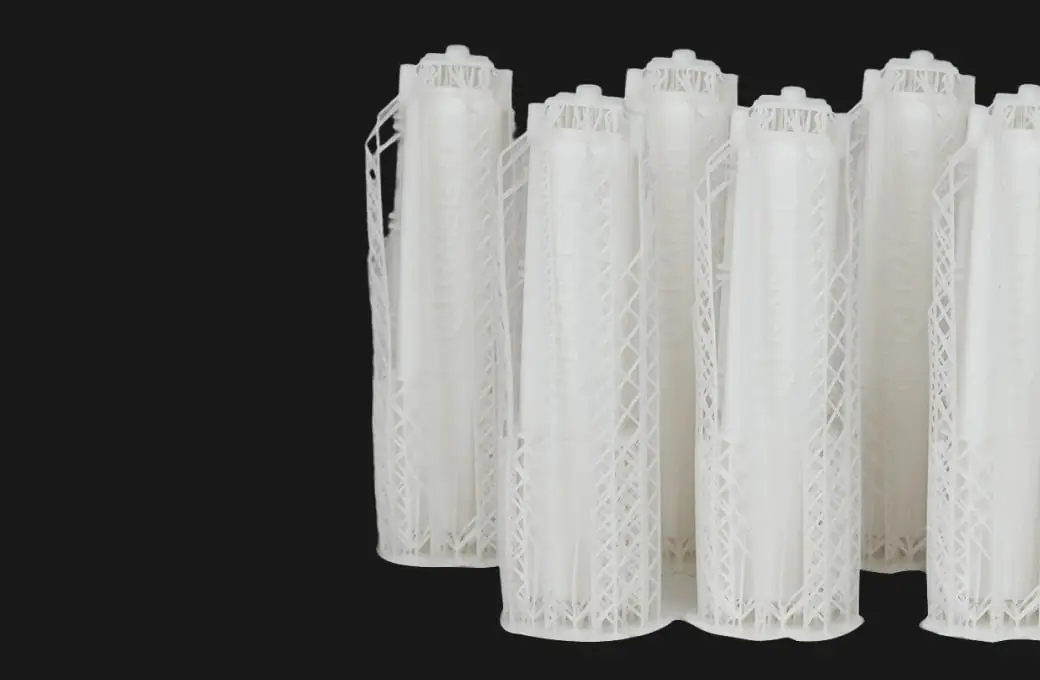

より大きく、より速く、より良く

200×112×300mmのワークサイズと、最大10kgのロード重量

大型のプロトタイプから微細モデルの多数造形まで、DF2は幅広く対応します。


生産プロセスに適応する造形性能

1個~数十個まで、DF2は求められる数量に柔軟に適合し、かつその品質を保ちます。

スムーズなワークフロー

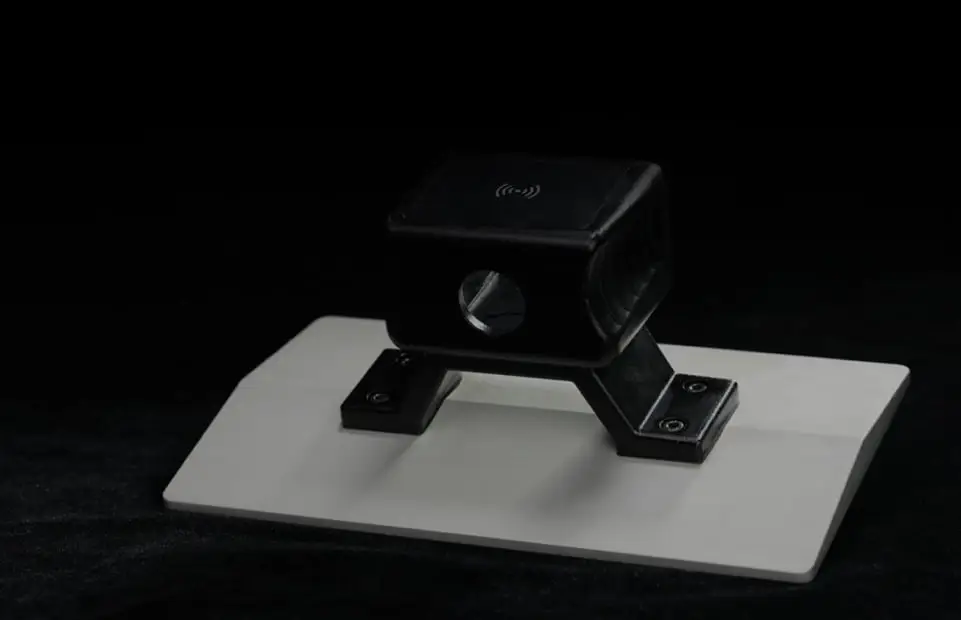

RFIDタグを内蔵したスマートビルドプラットフォーム

スマートビルドプレートは、DF2が造形をスタートした時のレジン種別やサイズの情報をビルドプレートに内蔵した
RFIDタグに保持することができます。保持された情報は、DF Wash,DF CureのRFIDリーダーにかざすことで読み出され、
それぞれの機材に最適な洗浄/二次硬化時間を自動的に設定します。

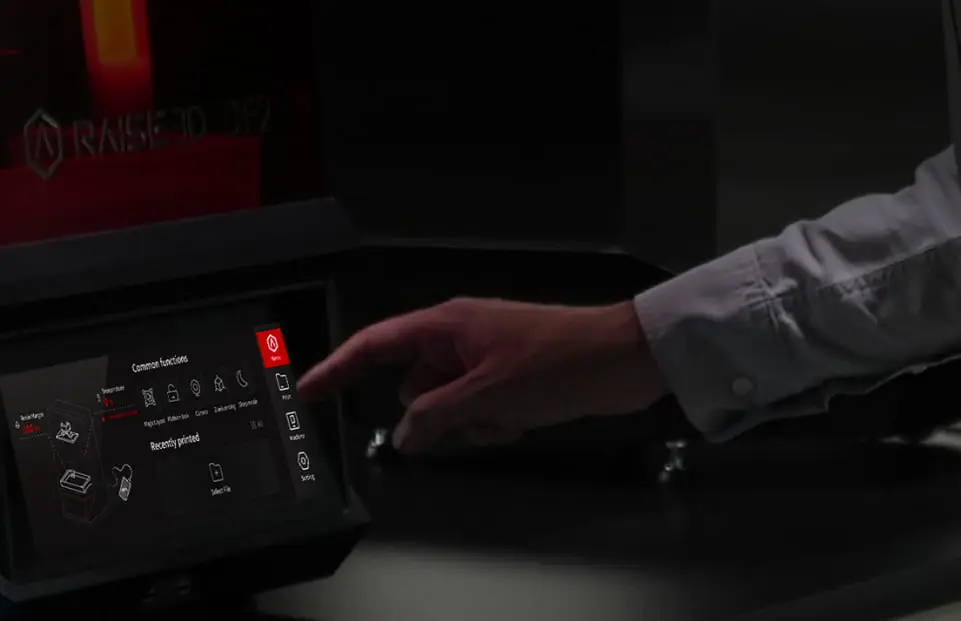

10.25インチタッチパネルインターフェイスとRaise Touch

DF2にはユーザー エクスペリエンスを向上させる高性能タッチスクリーンが装備されています。

・Magic Layout™ – 造形ビルドのレイアウトや、1ファイルの複製造形をマシン側で設定できます。
・自己診断機能 – 樹脂の種類、ビルドプラットフォームの装着状態、供給ステーションの接続状態、樹脂残量など、すべての作業条件を検証します。

毎サイクル変わらない品質を保つ安定性

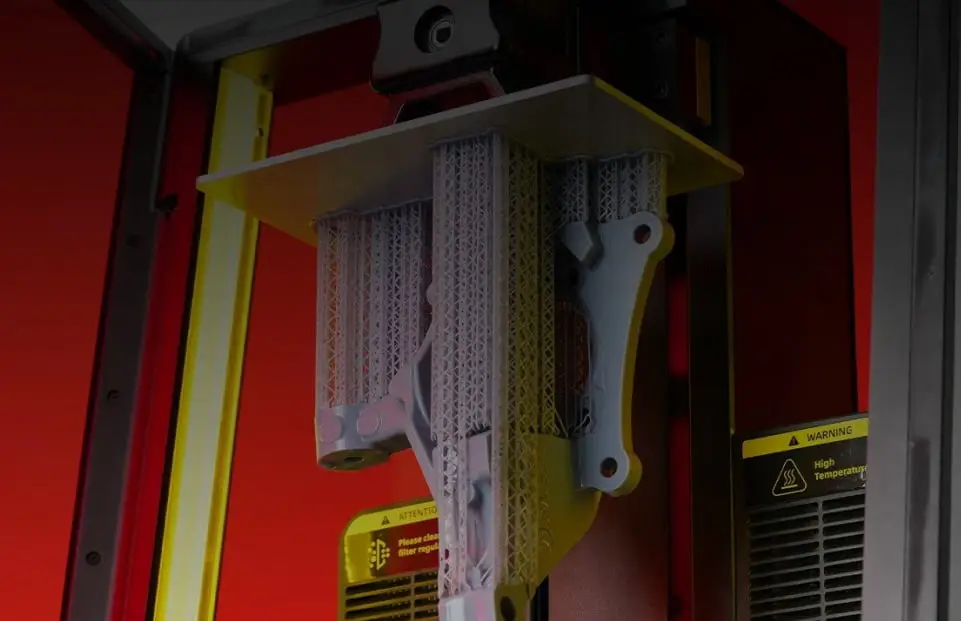

高耐荷重のZ軸

高強度のZ軸は静荷重200kg、動荷重で100kgを満たす堅牢な構造設計を採用。 段差がなく、移動精度が高いため、大型部品の印刷や長時間の使用でも安定して印刷できます。

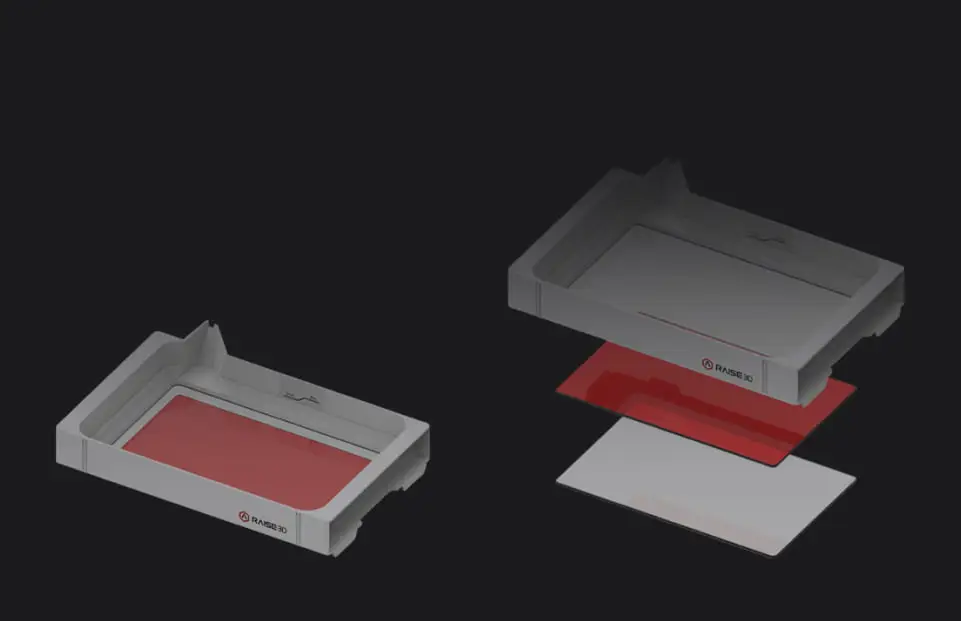

Air-Peelテクノロジー

レジンタンク底部のnFEPフィルムと、高透明ガラスの間の吸着を低減するAir-Peel設計により、フィルムから造形物が剥離する際の 抵抗で生じる応力が 50kgから 10kgまで軽減され、一層毎に確実に剥離することで、造形を高水準で成功させることができます。

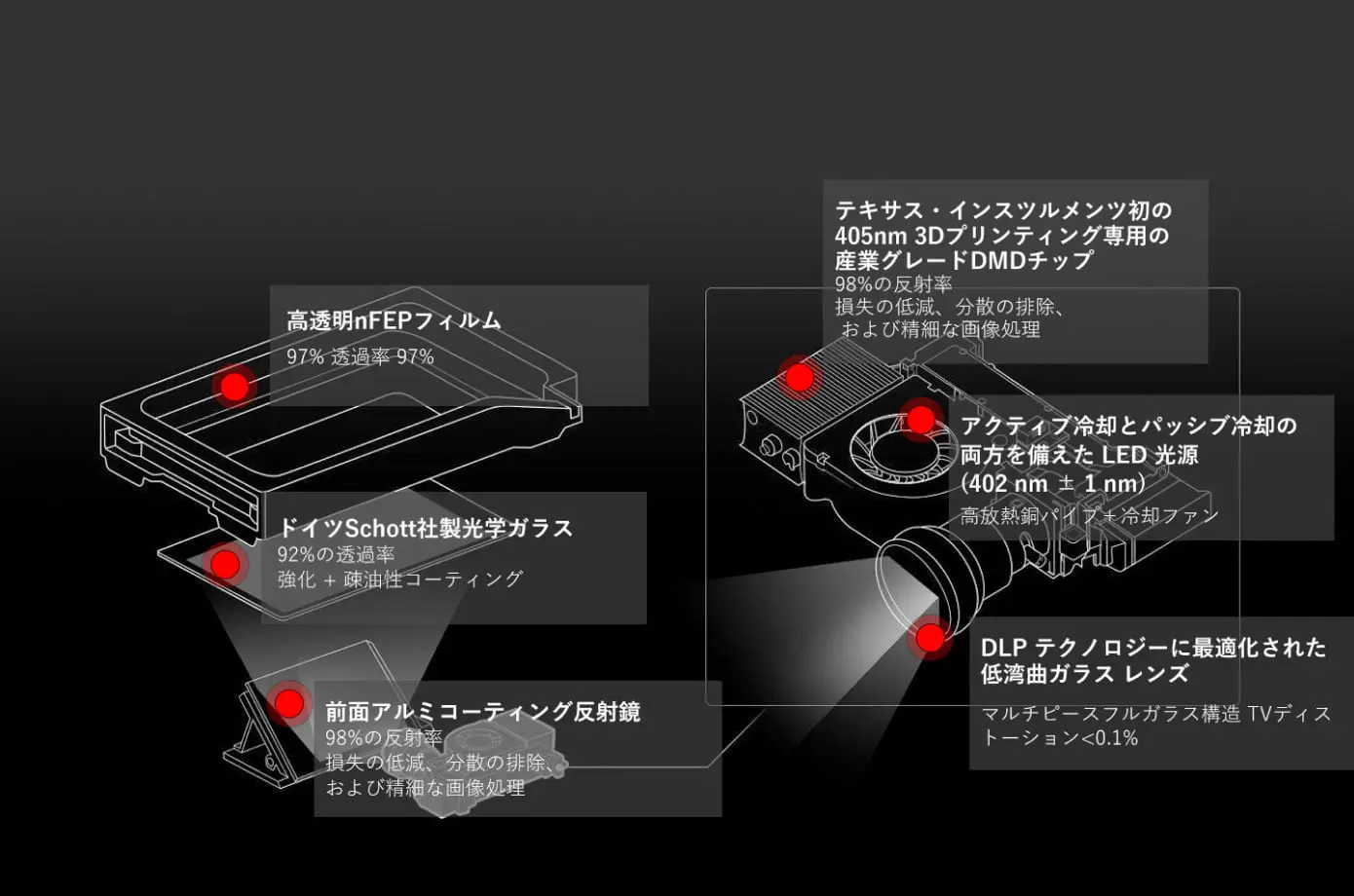

高精細な液面描画性能

工業用グレードの光学部品

高品質の光学部品が光路投影システム全体に使用され、光源のロスを低減。
光のばらつきを排除し、層ごとの鮮明な描画を保証します。

高透明nFEPフィルム

97% 透過率

ドイツSchott社製光学ガラス

92%の透過率
強化 + 疎油性コーティング

前面アルミコーティング反射鏡

98%の反射率
損失の低減、分散の排除、
および精細な画像処理

テキサス・インスツルメンツ初の
405nm 3Dプリンティング専用の
産業グレードDMDチップ

98%の反射率損失の低減、
分散の排除、
および精細な画像処理

アクティブ冷却とパッシブ冷却の
両方を備えたLED光源
(402nm±1nm)

高放熱銅パイプ+冷却ファン

DLP テクノロジーに最適化された
低湾曲ガラスレンズ

マルチピースフルガラス構造
TVディストーション<0.1%

効率的な材料管理

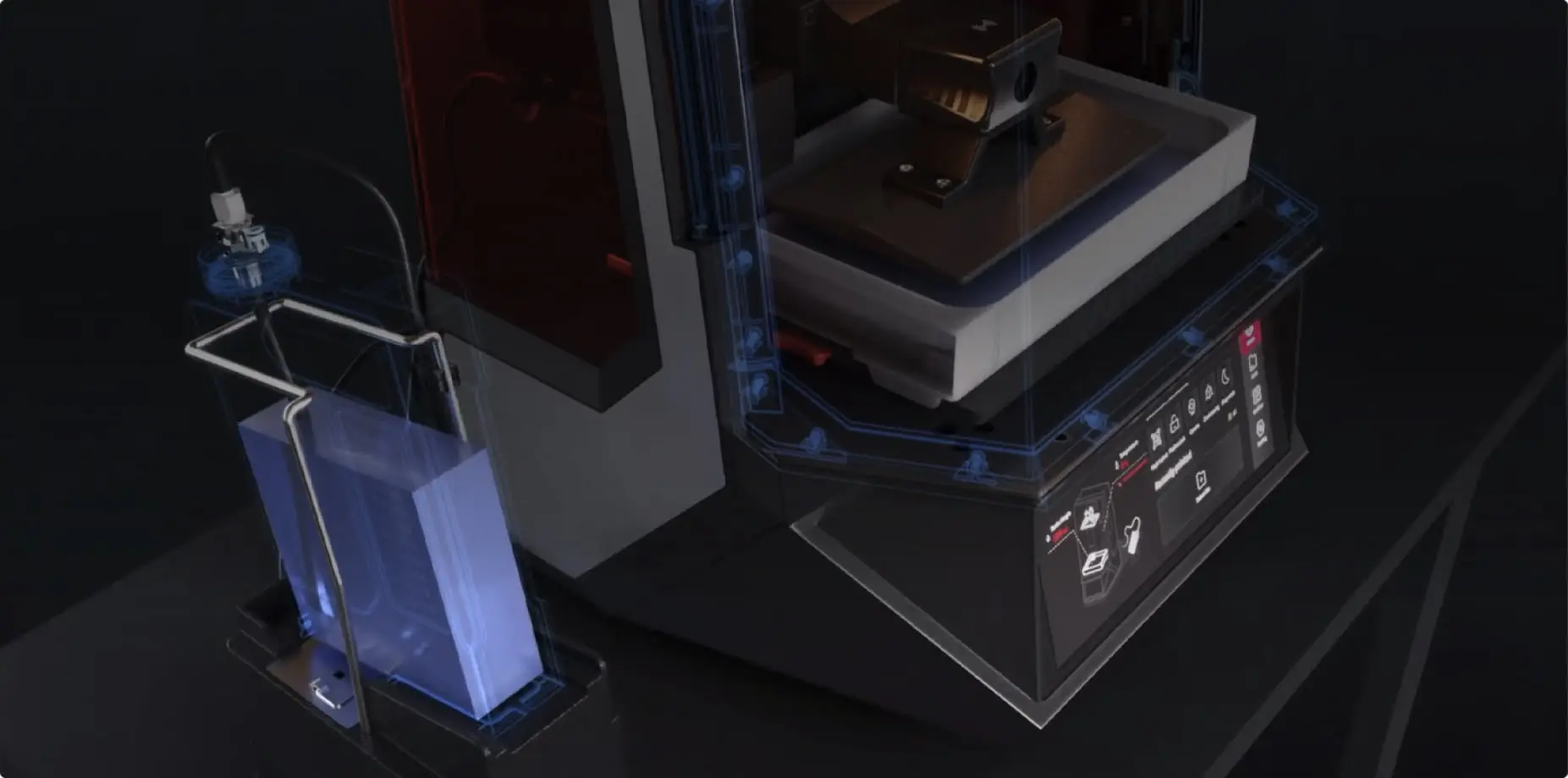

超音波式液面検出モジュールと、レジンの自動供給システム

検出モジュールが材料の不足を検出すると、供給装置が自動的にタンクにレジンを補充します。

効率的な材料管理

ideaMakerにDLP向け新機能が搭載
スライス条件を最適化し、造形成功率を向上

ideaMakerにDF2のための新機能が複数追加されました。
アンチエイリアス、中空化、穴開け、輪郭の補正、カップ形状の検出など
DLPでの造形に欠かせない/便利な新機能を搭載し、造形成功率の高いスライスを提供します。

Pro3シリーズの生産性を飛躍的に向上

Raise3Dワークフロー

ワークフロー

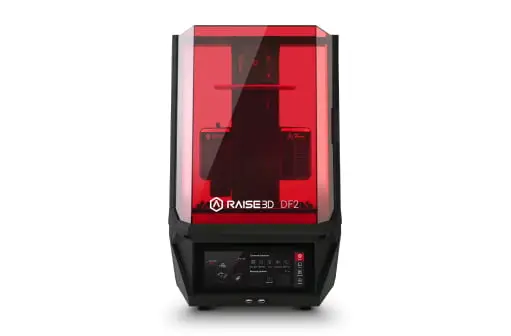

Raise3D 3D Printer

試作から最終製品までRaise3Dはお客様のニーズに応じて高精度・高品質を実現できます。

ワークフロー

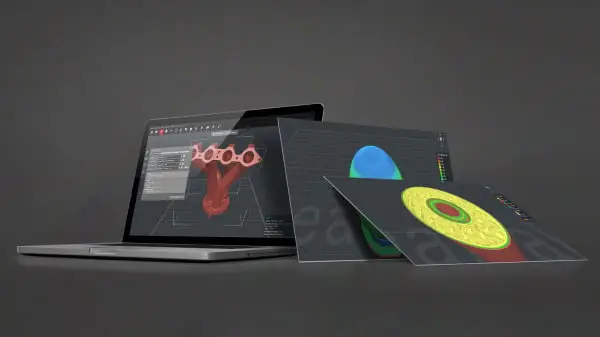

ideaMaker

試作から最終製品までRaise3Dはお客様のニーズに応じて高精度・高品質を実現できます。

ワークフロー

RaiseCloud

Raise3Dの造形スタートの制御・管理などを遠隔で行えるようにするクラウドソフト・システムです。

DF2 スペック

プリンター

出力技術

DLP方式(液相光重合方式・規制液面法)

寸法(幅×奥行き×高さ)

200×112×300mm

ピクセルサイズ

78.5μm

最大Z軸荷重

10kg

積層ピッチ

50 - 100μ

最高造形速度

25mm/h(層ごとに0.1mm)

樹脂レベル検出

自動補充

コントロールパネル

タッチスクリーン(1920×720、Magic Layout)

印刷プラットフォームのレベリング

工場出荷時プリセット

キャビティ・ヒーター

停電補充

RFID プリント プラットフォーム

レベル校正

工場内で校正済み

チャンバー加熱

◯(最大40℃)

樹脂性(カラーあり)

Raise3D Standardレジン

ホワイト、グレー、ブラック

Raise3D Tough 2Kレジン

グレー

Raise3D Rigid 3Kレジン

グレー

Raise3D High-detailレジン

アプリコット

Raise3D High Clearレジン

近日公開

Raise3D High Tempレジン

近日公開

Raise 3D Cast(Wax) レジン

開発中

ソフトウェア・ネットワーク

接続方法

Wi-Fi、LAN、USBインターフェース×2

ネットワーク

ライブカメライーサネット、ワイヤレス802.11b/g/n

スライスソフト

ideaMaker

管理ソフトウェア

RaiseCloud

入力ファイル形式

STL、OBJ、3MF、OLDINP

対応OS

Windows/Mac OS/Linux

コントロール

推奨動作

100-240VAC、50/60Hz 230V@3.3A

周囲温度

15~30℃、湿度10~90%、結露なし

保存温度

-250℃~55℃、湿度10~90%、結露なし

機械寸法(幅×奥行き×高さ)

450×400×730mm

重量

41kg(正味重量)、60kg(総重量)

出荷寸法

710×590×980mm

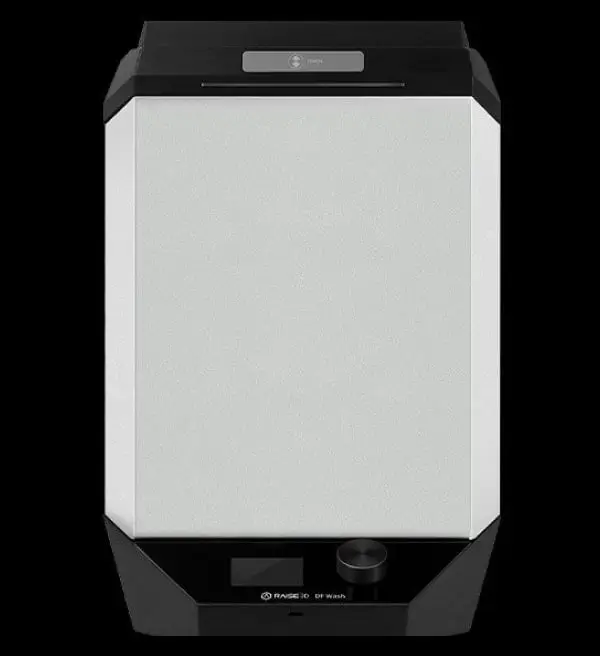

DF WASH スペック

本体サイズ(幅×奥行き×高さ)

400×410×646mm(15.7×16.1×25.4インチ)

洗浄槽容積

最大14L

洗浄容量

200×112×300mm(7.87×4.41×11.8インチ)

対応溶媒

IPA、水、TPM、エタノール

RFID プリント プラットフォーム

自動液体排水

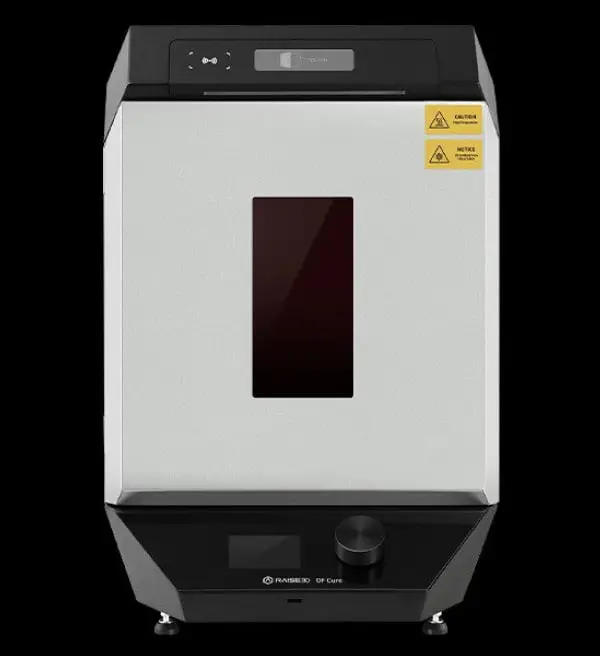

DF Cure スペック

本体サイズ(幅×奥行き×高さ)

490×400×610mm(19.3×15.7×24.0インチ)

硬化サイズ

φ230×300mm(φ9×11.8インチ)

本体重量

31.95kg

出荷重量

45.5kg

硬化光源

LED(365nm、385nm、405nm 混合)

エアー加熱

◯(最高温度:120℃)
