Raise3D E2CF

高強度な強化繊維複合樹脂を
より手軽に使いやすくした、特化型エントリーモデル

特徴

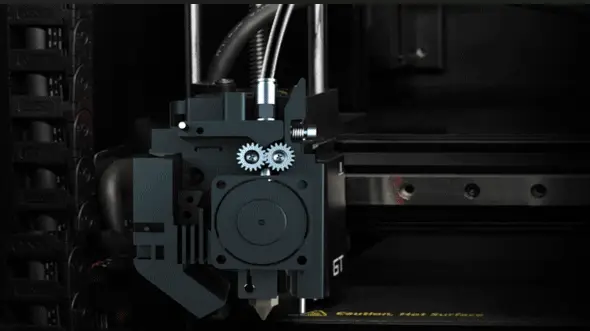

デュアルギアを搭載したエクストルーダーの中身

デュアルギアエクストルーダー

エクストルーダーにデュアルギアを搭載したことで、トルク
が大幅に向上し、ノズル詰まりのリスクが高いファイバー系
フィラメントを、安定して吐出します。

炭化ケイ素セラミック(SiC)ノズルの動き

炭化ケイ素セラミック(SiC)ノズル

E2CFには最新の炭化ケイ素セラミック(SiC)インサートノズル
が装備されています。
Raise3D PA12CFでは、10000g/500hrs使用できます。
強化ノズルおよびタングステンノズルも使用可能。

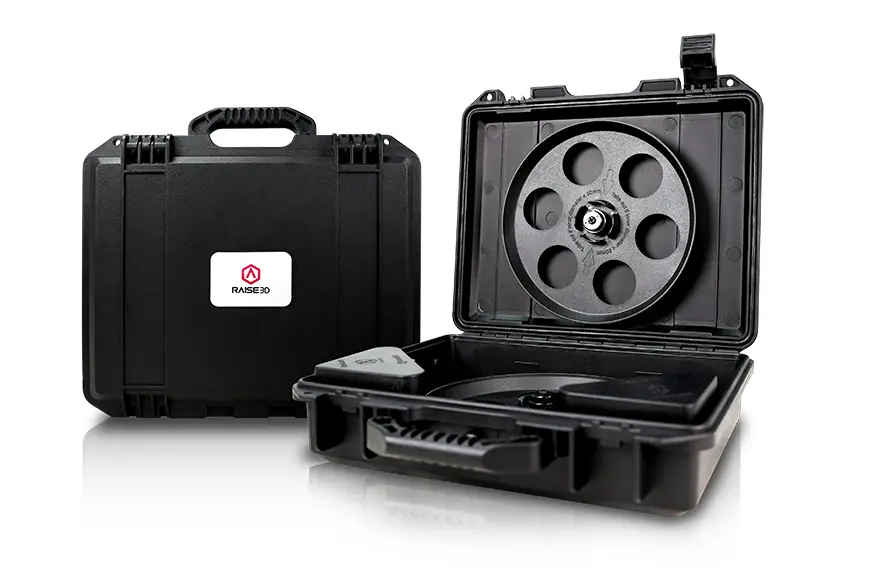

専用ドライボックスから供給されている様子

専用ドライボックス

吸湿性の高いフィラメントの保管および、ケース内からの材料供給を
行うことで造形中の吸湿も防止します。
垂直方向または水平方向の両方に配置できます。
※新品乾燥剤を使用時、一般的な室内湿度環境では、1ヵ月以上湿度を20%以下に保つことが可能です。

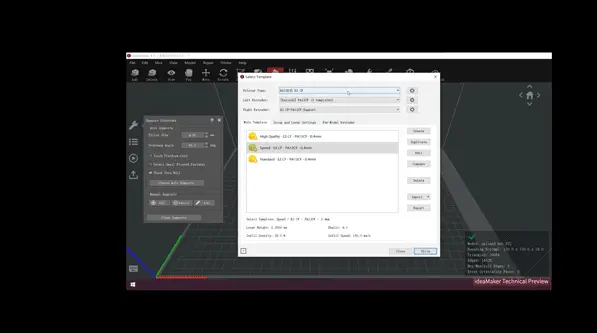

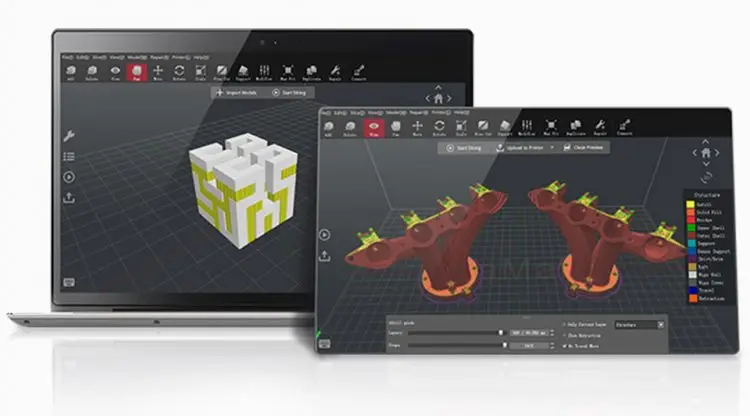

ideaMakerを使用している様子

ideaMaker

独自開発の専用ソフトウェアが付属し、基本テンプレートから詳細設定までユーザー使用環境によって変更もでき、3Ｄプリンター初心者から上級者まで幅広いユーザ層に対応したソフトウェアです。

複数のファイバーフィラメントによる3Dプリントの様子

複数のファイバーフィラメント対応

カーボンファイバーをはじめとした、強化繊維複合樹脂で造形が可能ですので、用途やニーズに合わせて、使い分けることができます。

使用可能材料
PA12 CF/ PA12 CF+/ PPA CF/ PET CF/ PPA GFおよびサポート材

デスクトップ カーボン
繊維3Dプリンター E2CF

ミラーモード

対象の3Dモデルと左右対称のモデルを生成し、生産性を高め、造形時間を短縮します。

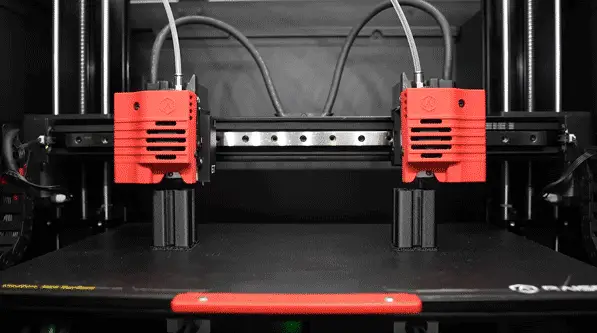

複製モード

両方のエクストルーダーで同じモデルを同時に造形し、生産能力が倍に向上します。

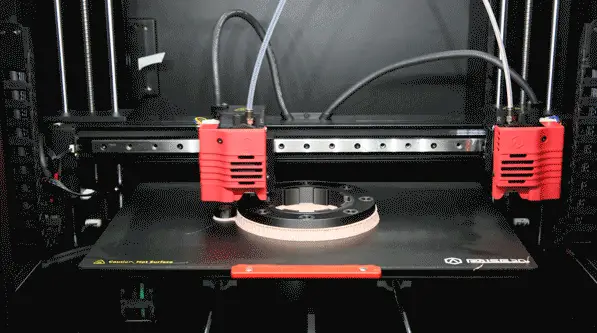

複製モード時の3Dプリントの様子

IDEX
（Independent Dual Extruders）

独立したデュアルギアエクストルーダーにより、片側造形中は、使用しないヘッドが退避しているため、造形物への干渉やノズル先端からの樹脂垂れが造形物に巻き込まれるリスクを軽減できます。

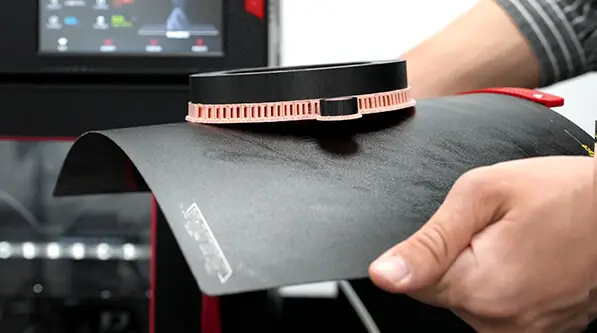

フレキシブルプレート

フレキシブルプレート

ラフト無しでの造形、取り外しやすさが向上

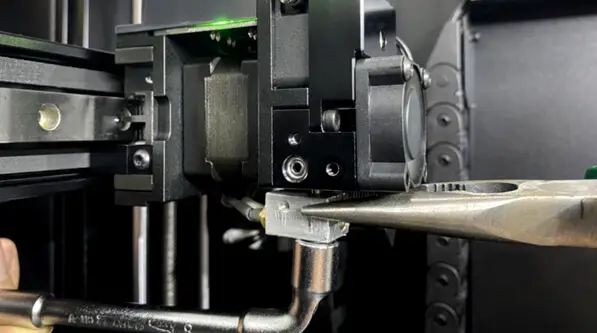

ノズルヒーター

ノズル・加熱棒・温度センサーを一体で交換が可能なため
メンテンナンス性が高い

安全機能

停電復帰機能
ドア開閉センサー
省電力モード
停電復帰機能

停電復帰機能

急な停電時も途中から造形再開が可能。
かつ手動復旧のため再稼働時の安全性の確保。

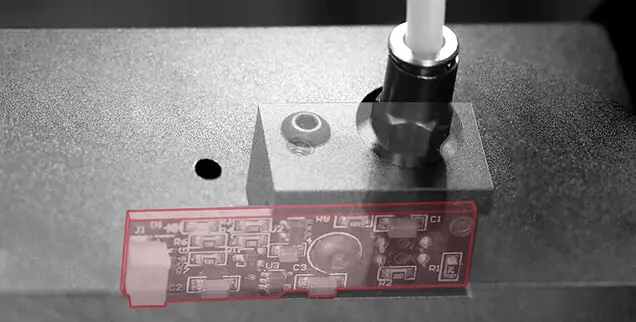

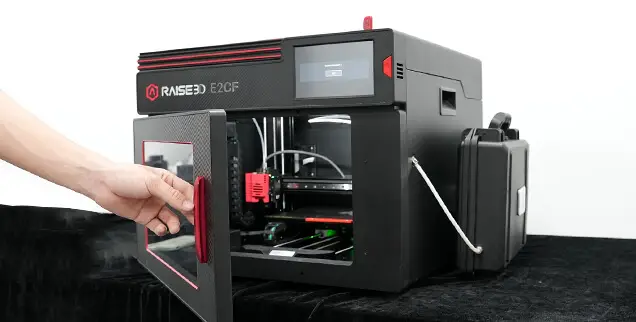

ドア開閉センサー

ドア開閉センサー

造形中にドアが開いたことを検出し、造形が
一時停止。 こちらの機能はON/OFFの選択が可能でユーザにあった仕様変更できます。

ドア開閉センサー

省電力モード

室内のLEDライトとタッチパネルの表示をオフにすることが可能。
自動スリープ機能搭載、時間指定で自動的に省エネモードに切り替えます。　

プロのカーボン
繊維3DプリンターE2 CF

高品質・高精度
自動レベリング
HDカメラ

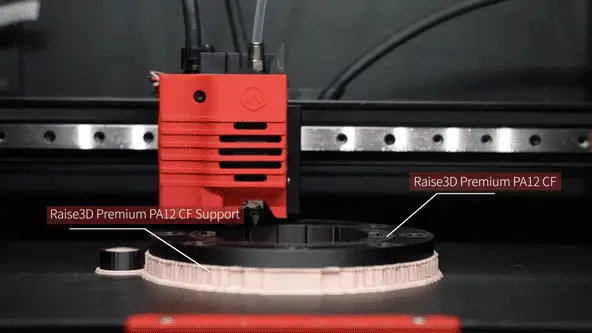

高品質・高精度

高品質・高精度

専用サポート材を使用することにより、従来では難しかった強化繊維樹脂の安定した造形と品質を実現

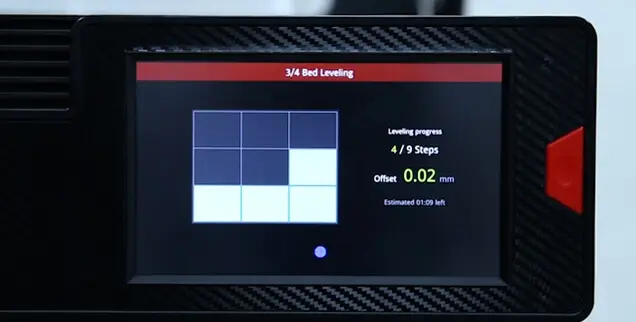

自動レベリング

自動レベリング

ヘッドに搭載された接触式センサーにより、ベッドの水平を自動検出。
造形時に検出した水平状態に合わせヘッドが昇降することにより安定造形が可能になります。

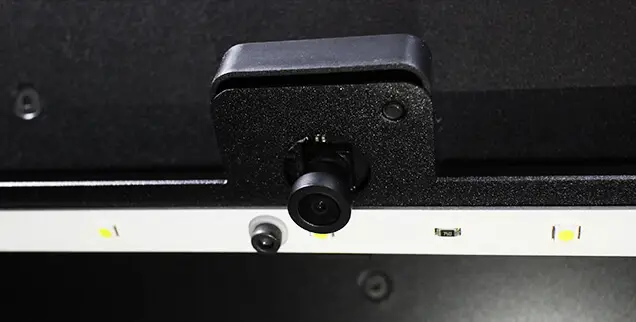

HDカメラ

HDカメラ

ideaMakerやRaiseCloudから内部の様子が確認でき、タイムラプス録画の機能も搭載します。

  • キャリブレーションシステム

    独自、キャリブレーションシステムより、どなたでも質のよい造形を実現

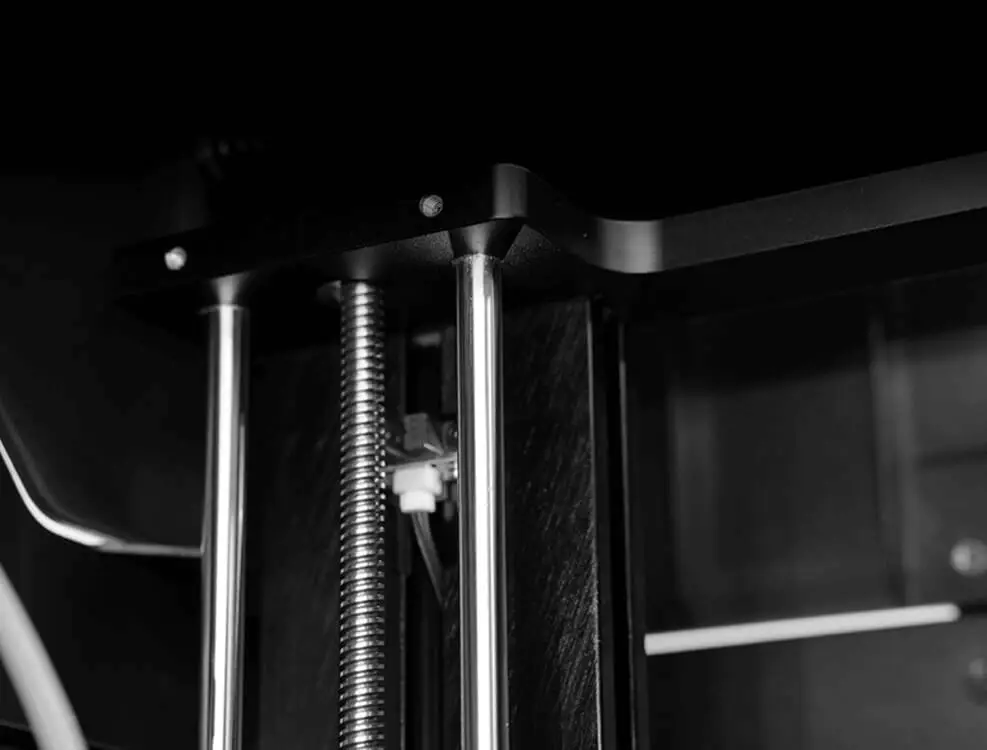

  • 金属製筐体の採用

    フルメタルフレームで、安定した移動、造形の正確さ、位置決め精度向上

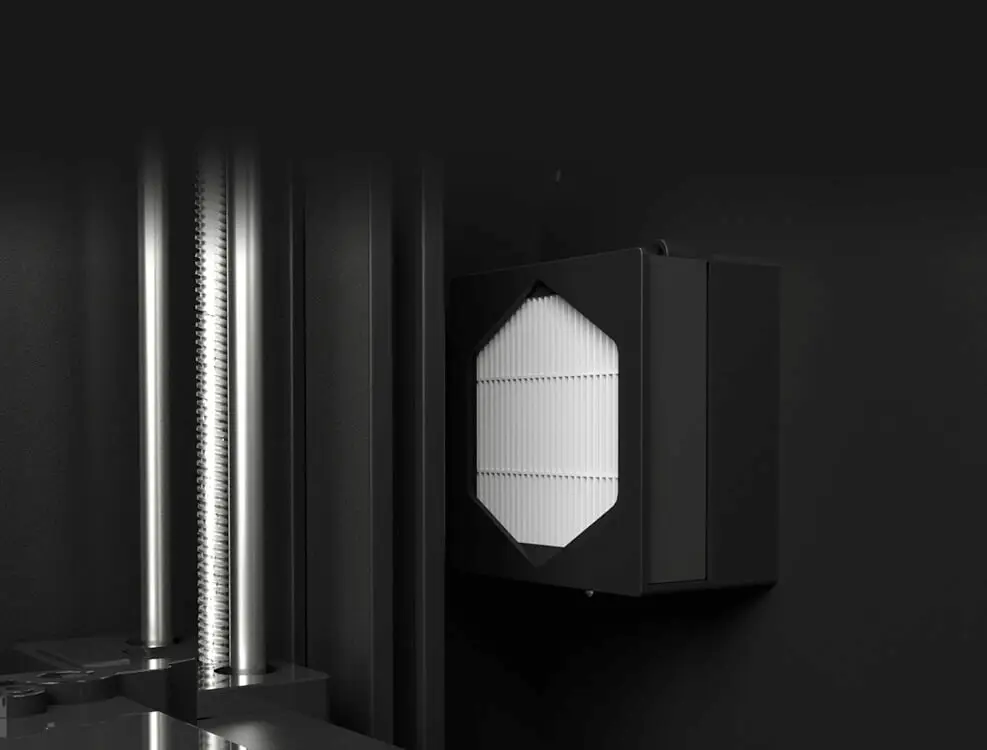

  • HEPAフィルター

    造形時に発生する微細な粒子や匂い吸着

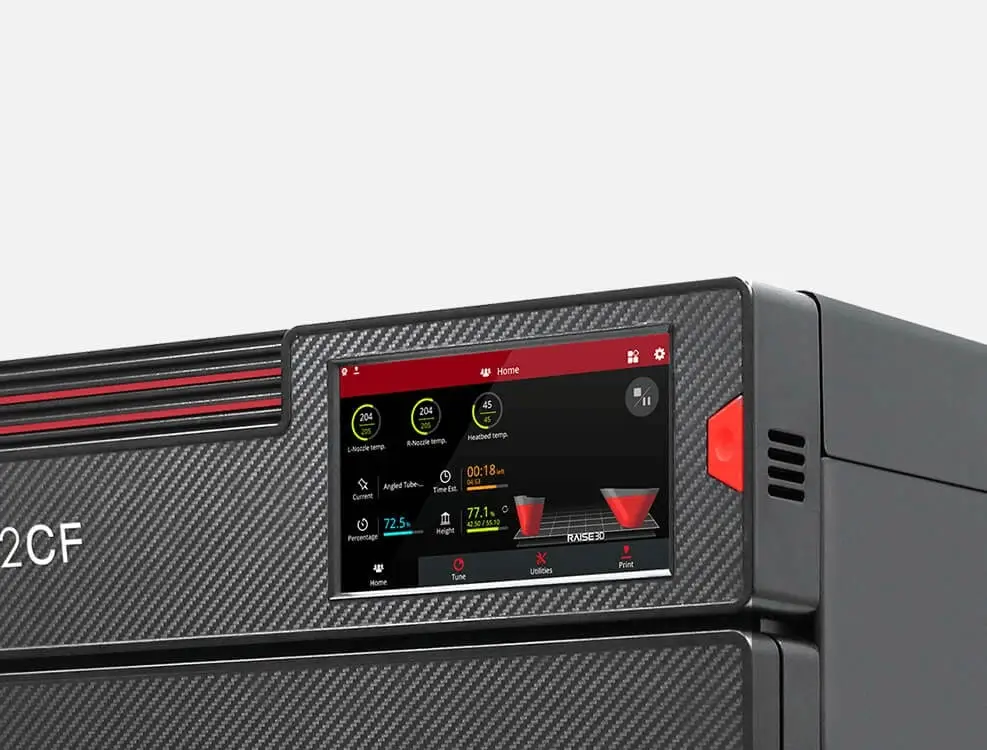

  • タッチパネル

    7インチ画面のため操作性が良く、各種言語に対応
    造形の進捗状況がリアルタイムでモニタリング可能

Raise3Dワークフロー

E2CF スペック

サイズ・重量

シングルヘッド造形時　造形サイズ(幅×奥行き×高さ)：330×240×240 mm

デュアルヘッド造形時　造形サイズ(幅×奥行き×高さ)：295×240×240 mm

本体重量：32.4Kg

本体サイズ (幅×奥行き×高さ)：607×596×465 mm

電源

入力

一般100-240V, 50/60Hz

出力

350W, 24V

プリンター

出力方式

FFF(熱溶解フィラメント製法）方式

プリントヘッド

独立デュアルエクストルーダー(IDEX)

フィラメント直径

1.75mm

位置決め精度

X軸 / 0.78125、Y軸 / 0.78125、Z軸 / 0.078125 micron

出力速度

30 - 150 mm/s

ビルドプレート

フレキシブルビルドプレート

最大プラットフォーム温度

110 ºC

プラットフォーム材質

シリコン素材

プラットフォームの水平調整

自動キャリブレーション

フィラメント種類

PA12 CF, PPA CF, PPS CF, PET CFおよびサポート材料

積層ピッチ

0.1-0.25mm

ノズル径

0.4/ 0.6/ 0.8mm

最大ノズル温度

300 ºC

動作騒音

50 dB以下

接続方法

Wi-Fi、LAN、USB、Ethernet

推奨動作環境

15-30℃、相対湿度10-90%

認証

CB, CE, FCC, RoHS, RCM

ソフトウェア

スライスソフト

ideaMaker

クラウドソフト

RaiseCloud

入力ファイル形式

STL/OBJ/3MF/OLTP

操作システム

WindowsXP以降、Mac OS10.7以降、Ubuntu14.04以降

出力ファイル形式

Gcode

コントロール

ユーザーインターフェース

7 inch Touch Screen

停電復帰機能

あり

モーションコントローラ

Atem ARM Cortex-M4 120MHz FPU

制御プロセッサ

NXP ARM Cortex-A9 Quad 1 GHz
